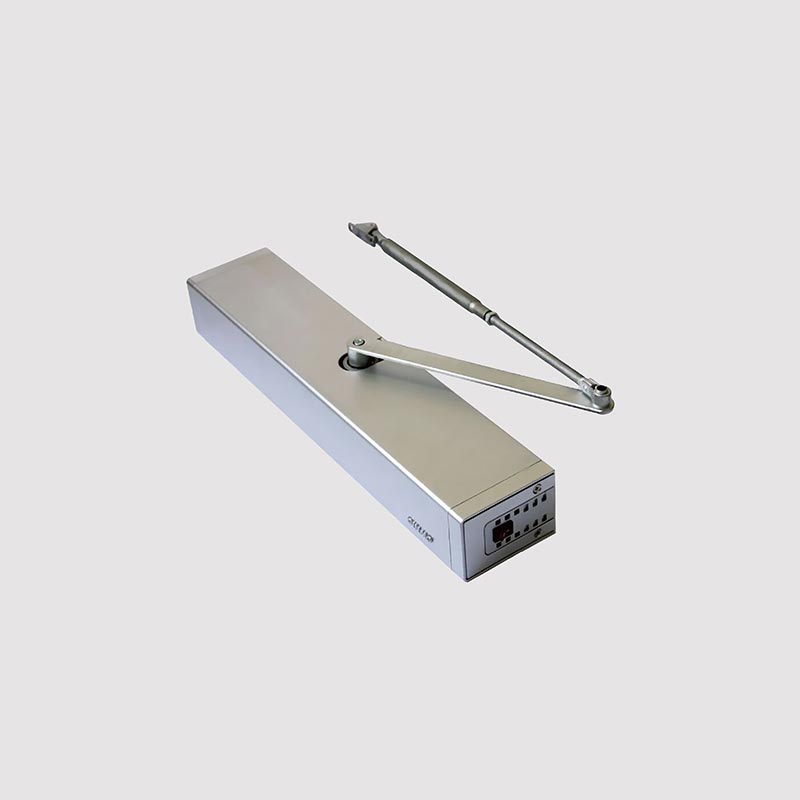

مشغل التأرجح الأوتوماتيكي بوزن 300 كجم

OWNIC هي شركة تصنيع مقرها في الصين قادرة على توفير مشغلي التأرجح الأوتوماتيكيين بوزن 300 كجم عالي الجودة. بالمقارنة مع الطراز الذي يبلغ وزنه 150 كجم، يقدم مشغل الباب المتأرجح هذا أداءً فائقًا من حيث مقاومة الرياح، والتشغيل عالي التردد، والتحكم في عزم الدوران العالي، مما يجعله مناسبًا بشكل مثالي لأنظمة الأبواب الصناعية.

البيانات الفنية:

كيف يعمل مشغل التأرجح الأوتوماتيكي بوزن 300 كجم؟

1. إشارة الزناد: يمكن فتح الباب بطرق مختلفة، مثل أجهزة استشعار الأشعة تحت الحمراء أو الميكروويف، وأزرار الدفع اليدوية، وأنظمة التحكم في الوصول، وما إلى ذلك.

2. معالجة نظام التحكم: عند استقبال الإشارة، تقوم وحدة التحكم بتقييم الإدخال والتحقق من استيفاء شروط الفتح وإصدار أمر لتنشيط نظام القيادة.

3. الذراع الميكانيكية التي تعمل بمحرك: يتم تنشيط المحرك عالي الطاقة، وباستخدام آلية التخفيض لإخراج عزم دوران ثابت، يدفع الذراع الميكانيكية أو نظام الربط إلى الحركة.

4. عملية فتح الباب: يقوم الذراع الميكانيكي بدفع الباب للدوران حول مفصلاته، مما يفتحه بزاوية محددة مسبقًا. تستخدم هذه العملية آلية "البدء الناعم" لمنع الصدمات المفاجئة، مما يضمن فتح الباب الثقيل الذي يبلغ وزنه 300 كجم بسلاسة.

5. حالة الثبات المفتوحة: يبقى الباب في وضعية الفتح لمدة محددة، وهي قابلة للتعديل.

6. عملية الإغلاق التلقائي: يقوم نظام التحكم بإصدار أمر لإغلاق الباب. يعكس المحرك اتجاهه، ويغلق الباب ببطء لمنع الاصطدام أو الاصطدام، وبالتالي ضمان التشغيل الآمن حتى مع الأبواب الثقيلة.

ما هي طرق التثبيت لمشغل الباب الأوتوماتيكي المتأرجح 300 كجم؟

نظرًا للمتطلبات المحددة التي ينطوي عليها تشغيل ألواح الأبواب الثقيلة، يضع مشغل الباب المتأرجح الأوتوماتيكي بوزن 300 كجم متطلبات عالية على هياكل التثبيت، وتوزيع الأحمال، والتخطيط المكاني. هناك ثلاث طرق تركيب أساسية، كل منها مناسبة للظروف المعمارية المختلفة، وأنواع الأبواب، ومتطلبات التصميم؛ خلال مرحلة التشاور حول المشروع، سنقوم بتحليل وضعك المحدد وتقديم توصيات مخصصة.

I. نوع الوصلة المثبتة على الأعلى

بالنسبة لمشغلي الأبواب المتأرجحة، هذه هي طريقة التثبيت الأكثر شيوعًا ومرونة. يتم تثبيت وحدة المحرك الرئيسية على الحائط أو العارضة مباشرة فوق رأس الباب. يتصل ذراع الربط عالي القوة بعمود إخراج المحرك من أحد طرفيه، بينما يتم تثبيت الطرف الآخر على الجزء العلوي من ورقة الباب. تدور مصراع الباب حول مفصلاته الأصلية، مما يلغي الحاجة إلى استبدال محاور الأبواب الموجودة.

المزايا:

صديقة للتجديد: لا تتطلب أي تعديل للأرضية، مما يجعلها مثالية لترقية المباني القائمة.

سهولة الصيانة: الوحدة الرئيسية مكشوفة، مما يسمح بالفحص والإصلاح دون إزالة الباب.

تكلفة أقل: لا يتطلب أي مكونات مضمنة أو أعمال هندسة مدنية معقدة.

متطلبات التثبيت:

يجب أن يكون رأس الباب العلوي مصنوعًا من الخرسانة الصلبة أو الفولاذ؛ يُحظر تمامًا استخدام الإطارات الفولاذية ذات المقياس الخفيف. يجب أن تكون مساحة الرأس الواضحة ≥ 2100 مم، ويجب حفر فتحات التثبيت لذراع الوصلة مسبقًا في الجزء العلوي من ورقة الباب.

ثانيا. النوع المثبت على أعلى التروس

إذا كان مشروعك يتطلب دقة عالية أو مستوى عاليًا من مقاومة الهواء، فقد نوصي بطريقة التثبيت هذه. تم دمج المحرك وعلبة التروس التخفيضية في مجموعة المحور العلوي. يتم تثبيت ضلفة الباب عبر مفصلات حاملة متخصصة مثبتة في المقابس المحورية العلوية والسفلية؛ يقوم المحرك مباشرة بتشغيل العمود المحوري العلوي، وبالتالي تدوير ورقة الباب بأكملها.

المزايا:

التشغيل السلس: لا يوجد ذراع ربط متأرجح يضمن بقاء ورقة الباب ثابتة وخالية من التذبذب.

إحكام الهواء الممتاز: يشيع استخدامه في غرف الأبحاث والمختبرات؛ عندما يتم دمجها مع شرائط الختم، فإنها تحقق درجة عالية من إحكام الهواء.

البساطة الجمالية: لا يؤدي عدم وجود ذراع ربط مكشوف إلى الحصول على مظهر بصري أكثر نظافة وانسيابية.

توزيع فائق للحمل: يتم مشاركة وزن الباب بين المحاور العلوية والسفلية، مما يطيل عمر المفصلات.

متطلبات التثبيت:

يتطلب إنشاء فتحة باب جديدة أو تجديد هيكلي كامل للفتحة الحالية. يجب أن تكون اللوحة الأساسية للمقبس المحوري السفلي مدمجة في الأرضية، ويجب أن تكون اللوحة الفولاذية الحاملة مدمجة في الهيكل العلوي. تتطلب ورقة الباب نفسها فتحة مركزية مقطوعة خصيصًا لاستيعاب العمود المحوري العلوي. وينبغي التعامل مع هذه الطريقة بحذر في مشاريع التجديد التي تنطوي على الهياكل القائمة، وقد لا يوصى بها في مثل هذه الحالات.

ثالثا. النظام الهيدروليكي في الأرض

يمثل هذا حلاً مخفيًا مصممًا للإعدادات والبيئات التجارية المتطورة التي تفتقر إلى العناصر الهيكلية العلوية. يتم دمج الأسطوانة الهيدروليكية والمحرك داخل مبيت مدمج بالأرض؛ يمتد قضيب الدفع لأعلى من الأرض ليتصل بالحافة السفلية لورق الباب، مما يتسبب في دوران الباب للخارج من قاعدته عند الفتح.

المزايا:

مخفي بالكامل: لا توجد معدات مرئية في الأعلى، وبالتالي الحفاظ على السلامة الجمالية لواجهة المبنى.

مناسبة للهياكل الخالية من الحزم: مثالية للمساحات التي تتميز بجدران ستائر زجاجية أو أسقف من ألواح الجبس المعلقة.

تعزيز الإحساس بالمناسبات: يُستخدم بشكل متكرر لمداخل متاجر البيع بالتجزئة الفاخرة والمتاحف والفيلات الخاصة لخلق تأثير احتفالي كبير.

متطلبات التثبيت:

يتطلب سطح الأرض أعمال حفر الخنادق والتضمين المسبق؛ يجب أن يخضع السطح النهائي لمعالجة مقاومة للماء لمنع التآكل الناتج عن تراكم المياه. في حالة حدوث عطل، يجب رفع غطاء الوصول لإجراء الصيانة، الأمر الذي قد يكون غير مريح نسبيًا. علاوة على ذلك، يفرض هذا النظام متطلبات صارمة فيما يتعلق باستواء الأرضية واستوائها. إذا كان مشروعك يعطي أولوية عالية بشكل خاص للجماليات - وبشرط أن تكون ظروف الموقع متوافقة - فإن طريقة التثبيت هذه تعتبر خيارًا ممتازًا.

التعليمات

س: ما هو الفرق الأساسي في مبادئ التشغيل بين مشغل الباب المتأرجح الذي يبلغ وزنه 300 كجم والموديل الذي يبلغ وزنه 150 كجم؟

ج: المنطق التشغيلي الأساسي متطابق؛ ومع ذلك، يختلف تكرار الأجهزة بشكل ملحوظ.

المحرك: يتميز المحرك الموجود في مشغل الباب المتأرجح الأوتوماتيكي الذي يبلغ وزنه 300 كجم بإنتاج طاقة أعلى ومشتتات حرارية أكثر سمكًا.

مادة التروس: تتطلب الوحدة التي يبلغ وزنها 300 كجم تروسًا مصنعة بدقة من الفولاذ بالكامل لتحمل قوى القص الهائلة.

قوة الزنبرك: عند تجهيزه بوظيفة إغلاق الباب، يكون ضغط الزنبرك الراجع الداخلي في مشغل الباب المتأرجح الذي يبلغ وزنه 300 كجم أكبر بمقدار 2 إلى 3 مرات من الوحدات القياسية.

س: لماذا تبدو سرعة فتح مشغل الباب المتأرجح بوزن 300 كجم بطيئة نسبيًا؟

ج: يرجع ذلك إلى إدارة الطاقة الحركية الجسدية؛ إذا تحرك باب وزنه 300 كجم بسرعة كبيرة، فإن الطاقة الحركية التي يولدها ستشكل خطرًا كبيرًا على السلامة.

تعطي وحدات الخدمة الشاقة الأولوية للاستقرار التشغيلي في ظل عزم الدوران العالي - بدلاً من السرعة المطلقة - لضمان القدرة على التوقف الفوري عند أي نقطة في حركة الباب.
